Schema connexion Nexo TD10

[mike18]

Bonjour,
Pourriez-vous m'aider dans le branchement de la prise sense sur un processeur
td 10 nexo, car je ne comprend pas bien quels cables il faut reprendre pour revenir sur le proc.
J'espère que ma question est assez clair et je vous remercie par avance.

MIKE18

[ziggy]

hello

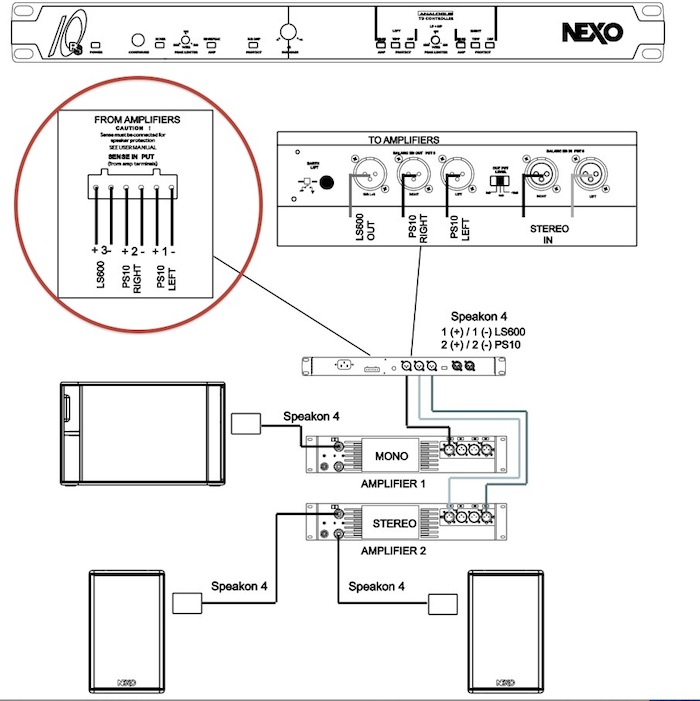

de mémoire il y a 6 connecteur, deux par sortie (L, R et Sub)
au plus simple tu y connectes les sorties d'ampli

[mike18]

merci Ziggy pour ta réponse, si je comprend bien je me branche sur les sorties
specken avec un cable en Y.
Donc on renvoie la puissance de l'ampli dan le processeur ?

Mike18

[ziggy]

Hello Mike
oui c'est cela-même
en fait le sens return est un simple détecteur/contrôleur de tension; il est donc utilisé en sortie d'ampli
au mieux et si tu as un pannel de connexion (dans le même rack que l'ampli et processeur) tu sors de l'ampli allant sur ton embase Speakon et en même temps tu vas sur les connecteurs Euroblock du proc

pour info : certains processeurs ont un "sens-return" qui combine un controlleur de tension (puissance) mais aussi d'impédance; et ce genre de sens-return nécessite obligatoirement un retour séparé depuis le HP et passant donc par le câble HP (mais ceci n'est pas le cas pour les processeurs Nexo !)

[mike18]

Merci pour ces infos.

Mike18
