plaque de connexion

Message par **ziggy** » 3 juil. 2007, 10:34

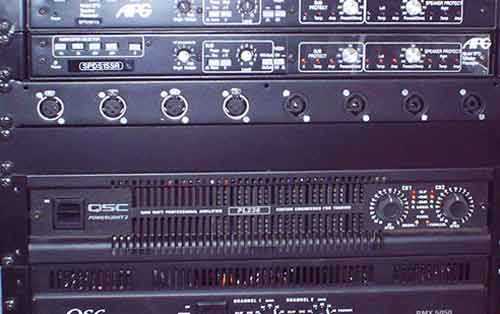

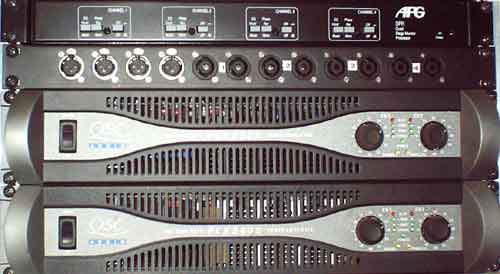

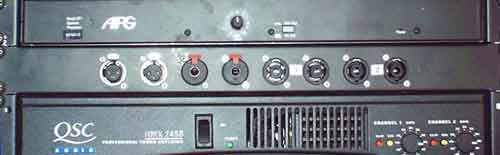

on m'a demandé de publier des photos des plaques de connexion pour les rack d'amplis
les voici; ça coûte un peu cher au départ mais c'est tellement pratique....

grao · Message par **grao** » 3 juil. 2007, 10:55

Ca évite surtout les connexions déconnexions au cul des ampli. et préserve ainsi leur fiches. Et puis quel bonheur de chopper le cable et de le brancher directement dans la façade du rack plutot que de trifouiller 20 min pour brancher 2 pauvres XLR

fabiend · Message par **fabiend** » 3 juil. 2007, 21:29

merci ziggy
c'etait moi a l'origine de la demande
j'ai fait ma demande vers minuit et a peine 10heures plus tard, mon voeux est realisé
avec ziggy c'est du rapide
une photo vaut mieux qu'une longue explication
mais une question me vient a l'esprit:
pourquoi avoir mis la plaque de connexion en haut du rack?
moi je l'aurais en bas pour eviter que les cables passent devant les ampli et pouvoir jetter un oeil sur les leds des ampli sans encombrement
merci encore
fabien

Globe · Message par **Globe** » 3 juil. 2007, 21:38

La raison la plus simple est que les amplis pèsent leur poids et qu'il est préférable de les mettre en bas du rack de façon à ne pas forcer sur les pattes de fixation.

Rien ne t'empêche bien sûr de faire autrement et de fixer tes amplis à l'arrière également.

Pour ce qui est des câbles, tu peux aussi les passer sur le côté (en passant par une poignée par exemple) si tu veux absolument voir tes petites leds! Mais la plupart du temps, ça ne pose aucun soucis.

didiervb01 · Message par **didiervb01** » 3 juil. 2007, 22:08

Bonsoir à toutes et tous,

Demain, si j'ai le temps, je vous mettrai une photo des faces avant pour rack de chez toto que j'ai modifiées pour y mettre des powercon à la place des speakon de la 2ème voie (mid-hi) car sur la 1ère speakon il y a les 1+,1- et 2+,2- de câblées donc on peut aussi s'en servir en mode stéréo ou bridgé, mais une photo vaudra mieux qu'un long discours !!!

didiervb01

didiervb01 · Message par **didiervb01** » 3 juil. 2007, 22:41

Au fait, ziggy, il pèse combien ton fly avec tous ces amplis !!!!!
Par égards pour mon dos, je ne dépasse pas 2 amplis par rack !!!!!!!!!!!

Message par **ziggy** » 4 juil. 2007, 9:37

didiervb01 a écrit :Au fait, ziggy, il pèse combien ton fly avec tous ces amplis !!!!!
Par égards pour mon dos, je ne dépasse pas 2 amplis par rack !!!!!!!!!!!

... attention, il y a là trois photos de trois racks (le plus gros à 12U)
en gros il y a un, deux ou trois amplis par racks (3 amplis à découpage sont moins lourd qu'un seul MA5000 ou un seul RMX5050...)

pour la question de Fabien : Globe a déjà répondu; question de poids et d'équilibre; dans un flights de 12U il vaut mieux avoir le poids en bas, sinon ça bascule trop facilement (mê^me si on fixe les amplis à l'arrière, ce que je fais toujours avec les amplis traditionnels - pas la peine pour les amplis à découpage)

Maurice ON · Message par **Maurice ON** » 4 juil. 2007, 9:44

Et puis les Spekon au ras du sol ... on vite fait d'y mettre les pieds !!
Et la ba-da-boum

Globe · Message par **Globe** » 4 juil. 2007, 12:20

didiervb01 a écrit :Au fait, ziggy, il pèse combien ton fly avec tous ces amplis !!!!!
Par égards pour mon dos, je ne dépasse pas 2 amplis par rack !!!!!!!!!!!

Du déja vu: un rack de 3 amplis Crest 8001...

Mais sur roulettes...

fabio · Message par **fabio** » 4 juil. 2007, 16:52

Globe a écrit :
didiervb01 a écrit :Au fait, ziggy, il pèse combien ton fly avec tous ces amplis !!!!!
Par égards pour mon dos, je ne dépasse pas 2 amplis par rack !!!!!!!!!!!
Du déja vu: un rack de 3 amplis Crest 8001...

Mais sur roulettes...

du déjà vu aussi : 3 vz5002 dans le même rack !!! roulettes aussi !! oouuff !!!

fabiend · Message par **fabiend** » 7 juil. 2007, 0:20

salut a tous
je reviens sur la plaque de connexion car une "idee" me passe par la tete
mais votre experience va me dire les inconvenient ou avantage:
imaginons que l'on possede 4 rack d'ampli de 10U ( un reve) et qu'ils soient tous aligner pour une prestation, cela va donner 24 cables pour les enceintes, 24 cables XLR et 4 cables d'alimentation electrique bref beaucoup de cables
imaginons que la plaque de connexion ne soit pas a l'avant mais a l'arriere du rack ( chaque prise correctement etiqueté)
toujours imaginons un acces a l'avant et l'arriere des rack ( comme un couloir d'un metre de large)

est ce que placer cette plaque de connexion a l'arriere du rack est un inconvenient?
merci
fabien

Globe · Message par **Globe** » 7 juil. 2007, 0:33

fabiend a écrit :est ce que placer cette plaque de connexion a l'arriere du rack est un inconvenient?

Non, bien sûr.

Un simple exemple: prend un rack de 10U dans lequel se trouve 4 amplis de 2U chacun. En face avant, il ne te reste que deux unités de libre. Pas évident pour placer toutes les connexions sur ces deux unités.

Par contre, si tu utilises un panneau à l'arrière sur toute la hauteur, il te permettra de tout rassembler: alimentation, ventilateur supplémentaire éventuel, connexions audio, fiches audio multibroche,.... En gros, tu as toute la place nécessaire pour tes fiches!

Dans la pratique et pour les rack de deux amplis, on voit le plus souvent les connexions en face avant. Ca te permet de laisser le couvercle arrière fermé pour autant que les flight soit suffisament ventilé.

Pour les plus gros rack, il est plus facile de réaliser un panneau arrière.
