adapter micro AKG pour HF Shure

Message par **ziggy** » 21 mai 2012, 16:31

...en faite je n'ai pas vu qu'il s'agissait d'un déterrage d'un sujet d'il y a presque 3 ans....
entre-temps j'ai eu une réponse d'AKG (que j'avais d'ailleurs publié dans un un autre topic - je pensais de l'avoir publié ici...)

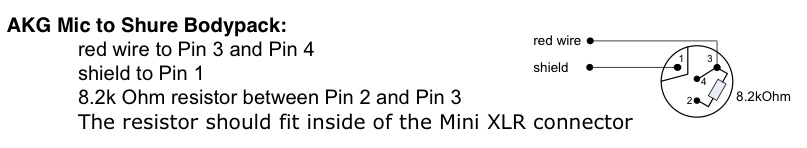

ci-dessous le câblage préconisé par AKG

Jujumix · Message par **Jujumix** » 21 mai 2012, 17:14

Enfin... plus je me penche là dessus , moins je comprends:

ce pôle 4 à la con de chez Shure, (si je suis la traduction du lien de whynot) sert à activer le courant pour la capsule condensateur ?

et dans le shéma du NTA-4SH le courant d'alim de la capsule passe par la résistance de 10K et la modulation par le condo 10µf ?

.en faite je n'ai pas vu qu'il s'agissait d'un déterrage d'un sujet d'il y a presque 3 ans....

comme quoi il y en des gens qui cherchent ...

whynot · Message par **whynot** » 21 mai 2012, 17:47

j'ai trouvé une autre info chez Shure:
http://shure.custhelp.com/app/answers/d ... /related/1

domibou · Message par **domibou** » 14 juil. 2012, 21:32

Bonsoir,
Je veux faire exactement le contraire. J'ai un Micro shure PG30 Mini Din 4 point sur lequel je veux adapter un Mini Din 3 point pour attaquer un système AKG Wmspro40.
Y a t'il une possibilité de le faire et si oui, quel serait le schéma de Cablage?
Merci à tous pour votre réponse.
cdlt

Message par **ziggy** » 14 juil. 2012, 22:12

domibou · Message par **domibou** » 22 juil. 2012, 13:44

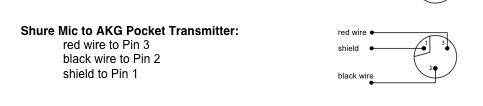

Merci Ziggy mais je viens de faire ce câblage (3-rouge, 2 Noir et 1 Masse) d'un mini xlr 4 point shure vers mini xlr 3 points Akg pour attaquer un boiter akg avec mon PG30 shure et je n'ai pas de signal ???
Aurais tu une idée?
Merci d'avance
