mini xlr, TQG, TB3M, TA4M, ... ts ces mini connecteurs qui se ressemblent
Oyé oyé ! kiki t'es trop fort
Ca marche !

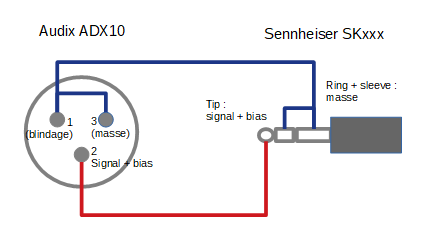

Du coup je poste le shéma mis à jour et valide cette fois :
Encore merci à tous pour vos contributions !
Edit du 10/07 : mise à jour du brochage suite à réponse kiki78 (merci à lui !)
Ca marche !
Du coup je poste le shéma mis à jour et valide cette fois :
Encore merci à tous pour vos contributions !
Edit du 10/07 : mise à jour du brochage suite à réponse kiki78 (merci à lui !)
Modifié en dernier par sabol le 10 juil. 2020, 17:23, modifié 1 fois.
dowap - Sonorisation et éclairage
Du matériel et des compétences pro pour les petits budgets.
Du matériel et des compétences pro pour les petits budgets.
- kiki78
- Habitué
- Messages : 126
- Enregistré le : 11 juil. 2017, 0:49
mini xlr, TQG, TB3M, TA4M, ... ts ces mini connecteurs qui se ressemblent
You'r welcome
Content que tu as résolu ton problème.
Du coup aucun des brochages indiqués par Axente ou Audix US n'est bon.
Le brochage correcte semble être
Pin 1 : Blindage
Pin 2 : Signal + Bias
Pin 3 : Masse
Dans l'esprit conservation pour référence tu devrais peut être au moins mettre le bon texte sur ton dessin.
Content que tu as résolu ton problème.
Du coup aucun des brochages indiqués par Axente ou Audix US n'est bon.
Le brochage correcte semble être
Pin 1 : Blindage
Pin 2 : Signal + Bias
Pin 3 : Masse
Dans l'esprit conservation pour référence tu devrais peut être au moins mettre le bon texte sur ton dessin.
-
- Chef-Equipier
- Messages : 807
- Enregistré le : 8 sept. 2008, 10:40
- Localisation : Ile de France
- Contact :
mini xlr, TQG, TB3M, TA4M, ... ts ces mini connecteurs qui se ressemblent
Merci kiki !
dowap - Sonorisation et éclairage
Du matériel et des compétences pro pour les petits budgets.
Du matériel et des compétences pro pour les petits budgets.
-
- Chef-Equipier
- Messages : 807
- Enregistré le : 8 sept. 2008, 10:40
- Localisation : Ile de France
- Contact :
mini xlr, TQG, TB3M, TA4M, ... ts ces mini connecteurs qui se ressemblent
Bonjour à toutes et tous !
Après une longue absence (pas fun cette période ) je reviens en espérant que tout le monde s'en sort et qu'il n'y a pas trop de casse de votre coté.
J'aurai une tite question :
Vous pouvez sauter cette partie qui décrit le pourquoi du comment de ma question :
Je souhaiterais brancher des DPA4088 que je loue à un (chouette) prestataire, qui les fourni avec un DAD6010 pour ses liaisons HF Shure.
Mais moi j'ai des HF Sennheiser (EW), donc le TA4F du DAD6010 n'ira pas. Il n'est pas envisageable pour moi d'acheter des DAD6034, car il m'en faudrait 6 ou 8, et à 90€ pièce, c'est hors budget vu que je ne les utiliserai qu'une ou 2 fois par an. Et en louer m'oblige à faire 100km A/R...
Je prévois donc de me faire des adaptateurs DIY.
Le prestataire à qui je loue les DPA a "serti" les DAD6010 avec de la thermo pour qu'ils ne se perdent pas. Je préférerais ne pas devoir lui exploser la gaine à chaque fois, donc je prévois mes adaptateurs sur une base mini jack male à vis + un TA4M + un bout de fil.
Pour réaliser des adaptateurs DIY DPA DAD6034 -> jack Sennheiser EW (afin d'y brancher des 4088) :
D'après les shéma DPA, le DAD6010 comporte une résistance 3.3k en parallèle sur le pin 2 du TA4. Mais pour le système EW, seul les pins 1 et 3 sont nécessaire (schéma du DAD6034).
Je pense donc cabler mes adaptateurs ainsi :
- tip jack -> pin 3 TA4
- ring + sleeve jack -> pin 1 TA4
Ce qui laisserait le pin 2 et sa résistance en l'air.
Pensez-vous que cela va fonctionner correctement et sans risque pour le matos ?
Un grand merci d'avance !
Olivier
Après une longue absence (pas fun cette période ) je reviens en espérant que tout le monde s'en sort et qu'il n'y a pas trop de casse de votre coté.
J'aurai une tite question :
Vous pouvez sauter cette partie qui décrit le pourquoi du comment de ma question :
Je souhaiterais brancher des DPA4088 que je loue à un (chouette) prestataire, qui les fourni avec un DAD6010 pour ses liaisons HF Shure.
Mais moi j'ai des HF Sennheiser (EW), donc le TA4F du DAD6010 n'ira pas. Il n'est pas envisageable pour moi d'acheter des DAD6034, car il m'en faudrait 6 ou 8, et à 90€ pièce, c'est hors budget vu que je ne les utiliserai qu'une ou 2 fois par an. Et en louer m'oblige à faire 100km A/R...
Je prévois donc de me faire des adaptateurs DIY.
Le prestataire à qui je loue les DPA a "serti" les DAD6010 avec de la thermo pour qu'ils ne se perdent pas. Je préférerais ne pas devoir lui exploser la gaine à chaque fois, donc je prévois mes adaptateurs sur une base mini jack male à vis + un TA4M + un bout de fil.
Pour réaliser des adaptateurs DIY DPA DAD6034 -> jack Sennheiser EW (afin d'y brancher des 4088) :
D'après les shéma DPA, le DAD6010 comporte une résistance 3.3k en parallèle sur le pin 2 du TA4. Mais pour le système EW, seul les pins 1 et 3 sont nécessaire (schéma du DAD6034).
Je pense donc cabler mes adaptateurs ainsi :
- tip jack -> pin 3 TA4
- ring + sleeve jack -> pin 1 TA4
Ce qui laisserait le pin 2 et sa résistance en l'air.
Pensez-vous que cela va fonctionner correctement et sans risque pour le matos ?
Un grand merci d'avance !
Olivier
dowap - Sonorisation et éclairage
Du matériel et des compétences pro pour les petits budgets.
Du matériel et des compétences pro pour les petits budgets.
- kiki78
- Habitué
- Messages : 126
- Enregistré le : 11 juil. 2017, 0:49
mini xlr, TQG, TB3M, TA4M, ... ts ces mini connecteurs qui se ressemblent
Bonjour Sabol,
Sur les TA4F utilisée par Shure, l'alimentation (Bias) est fourni sur une broche à part (pin 2) et doit être connectée avec une résistance vers l'audio (pin 3) pour alimenter un micro électret.
Sur le mini jack, chez Sennheiser, la résistance vers l'alimentation est incluse dans le bodypack et l'ensemble (audio + alim) est connecté au tip du jack.
Donc oui, ton câblage devrait fonctionner
Sur les TA4F utilisée par Shure, l'alimentation (Bias) est fourni sur une broche à part (pin 2) et doit être connectée avec une résistance vers l'audio (pin 3) pour alimenter un micro électret.
Sur le mini jack, chez Sennheiser, la résistance vers l'alimentation est incluse dans le bodypack et l'ensemble (audio + alim) est connecté au tip du jack.
Donc oui, ton câblage devrait fonctionner
-
- Chef-Equipier
- Messages : 807
- Enregistré le : 8 sept. 2008, 10:40
- Localisation : Ile de France
- Contact :
mini xlr, TQG, TB3M, TA4M, ... ts ces mini connecteurs qui se ressemblent
Merci Kiki (encore
Yes, c'est bien ce que j'avais compris du fonctionnement de tout ça, ma crainte principale était dans le fait de laisser le pin 2 TA4 en l'air (interférences qui "entreraient" par là sur le fil du signal ?)
Yes, c'est bien ce que j'avais compris du fonctionnement de tout ça, ma crainte principale était dans le fait de laisser le pin 2 TA4 en l'air (interférences qui "entreraient" par là sur le fil du signal ?)
dowap - Sonorisation et éclairage
Du matériel et des compétences pro pour les petits budgets.
Du matériel et des compétences pro pour les petits budgets.
-
- Chef-Equipier
- Messages : 807
- Enregistré le : 8 sept. 2008, 10:40
- Localisation : Ile de France
- Contact :
mini xlr, TQG, TB3M, TA4M, ... ts ces mini connecteurs qui se ressemblent
Adaptateur réalisé, test ok !
dowap - Sonorisation et éclairage
Du matériel et des compétences pro pour les petits budgets.
Du matériel et des compétences pro pour les petits budgets.
- sebcormo
- Résident
- Messages : 268
- Enregistré le : 26 févr. 2013, 17:00
- Localisation : Loire Atlantique
mini xlr, TQG, TB3M, TA4M, ... ts ces mini connecteurs qui se ressemblent
Bonjour à tous,
Je me permets de détérer ce post afin de ne pas en rouvrir un nouveau.
Je bosse avec un saxophoniste qui aimerait utiliser son micro Audio Technica en HF. Je demande sur notre Fiche Technique une liaison shure type ULX-D / QLX-D / SLX-D, bref une liaison Shure .
Est ce que quelqu'un aurait une adresse pour acheter les connecteurs séparement ainsi que le schéma ?? ( Je précise que j'ai chercher sur le forum et sur le net mais sans rien trouver ... du moins je ne maitrise pas tous ces connecteurs ... )
Je joins la photo du connecteur du micro Audio Technica
D'avance merci
Je me permets de détérer ce post afin de ne pas en rouvrir un nouveau.
Je bosse avec un saxophoniste qui aimerait utiliser son micro Audio Technica en HF. Je demande sur notre Fiche Technique une liaison shure type ULX-D / QLX-D / SLX-D, bref une liaison Shure .
Est ce que quelqu'un aurait une adresse pour acheter les connecteurs séparement ainsi que le schéma ?? ( Je précise que j'ai chercher sur le forum et sur le net mais sans rien trouver ... du moins je ne maitrise pas tous ces connecteurs ... )
Je joins la photo du connecteur du micro Audio Technica
D'avance merci
- ziggy
- Admin
- Messages : 14546
- Enregistré le : 2 févr. 2004, 21:09
- Localisation : Lozère (48)
- Contact :
mini xlr, TQG, TB3M, TA4M, ... ts ces mini connecteurs qui se ressemblent
ATM-35, hein, c'est ça ??...
Hello
pour l'adaptateur, il y a ça :
https://www.hixman.com/hixman-ca603-con ... ransmitter
... enfin il te faudra l'inverse, mais que tu trouves également chez Hixman....
https://www.hixman.com/hixman-ca801-con ... ransmitter
sinon il y a Micronic en Angleterre où j'ai déjà acheté plusieurs fois des adaptateurs en tout genre ... (il y a quelques années c'étaient les rois de l'adaptateur !! mais j'ai l'impression que ça a changé de nos jours...)
https://micronic.co.uk/
---------------------------------------
et il y a Amazon aussi !! ---------------------------------------
sinon le connecteur Audio-technica s'appelle 4-Pin Hirose et celui de Shure est un TA4F.... tu peux donc aussi acheter les fiches et te faire toi-même ton adaptateur !!!
et puis si tu tapes "audio-technica-4-pin-hirose" dans un moteur de recherches tu trouveras des résultats en veux-tu, en voilà...
Hello
pour l'adaptateur, il y a ça :
https://www.hixman.com/hixman-ca603-con ... ransmitter
... enfin il te faudra l'inverse, mais que tu trouves également chez Hixman....
https://www.hixman.com/hixman-ca801-con ... ransmitter
sinon il y a Micronic en Angleterre où j'ai déjà acheté plusieurs fois des adaptateurs en tout genre ... (il y a quelques années c'étaient les rois de l'adaptateur !! mais j'ai l'impression que ça a changé de nos jours...)
https://micronic.co.uk/
---------------------------------------
et il y a Amazon aussi !! ---------------------------------------
sinon le connecteur Audio-technica s'appelle 4-Pin Hirose et celui de Shure est un TA4F.... tu peux donc aussi acheter les fiches et te faire toi-même ton adaptateur !!!
et puis si tu tapes "audio-technica-4-pin-hirose" dans un moteur de recherches tu trouveras des résultats en veux-tu, en voilà...
Shure a écrit :For all A-T transmitters that have a four pin Hirose input connector:
Shure shield (pin 1-ground) to A-T pin 1
Shure red wire (pin 2-bias) to A-T pin 4
Shure black wire (pin 3-audio) to A-T pin 3
No connection to A-T pin 2. A-T recommends shorting pin 2 to pin 1 when pin 2 is not used.
Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.
- sebcormo
- Résident
- Messages : 268
- Enregistré le : 26 févr. 2013, 17:00
- Localisation : Loire Atlantique
mini xlr, TQG, TB3M, TA4M, ... ts ces mini connecteurs qui se ressemblent
Merci Ziggy pour toutes ces infos !
Malheureusement, tout ce que je trouve en déjà confectionné n'est pas en France (U.S ou canada ou même Aliexpress...).
J'ai bien trouvé des connecteurs à souder mais j'aimerais éviter de le faire pour être sûr ... C'est le saxophoniste qui va se le payer du coup autant être sûr ^^
J'ai bien trouvé quelque chose qui doit aller mais qui est destiné a des batteries de type sounddevice SQN4S... Penses tu que ça peut fonctionner quand même ... peut être que les pins ne sont pas dans le bon sens ...
https://www.amazon.fr/SZRMCC-Hawk-Woods ... 83&sr=8-26
Malheureusement, tout ce que je trouve en déjà confectionné n'est pas en France (U.S ou canada ou même Aliexpress...).
J'ai bien trouvé des connecteurs à souder mais j'aimerais éviter de le faire pour être sûr ... C'est le saxophoniste qui va se le payer du coup autant être sûr ^^
J'ai bien trouvé quelque chose qui doit aller mais qui est destiné a des batteries de type sounddevice SQN4S... Penses tu que ça peut fonctionner quand même ... peut être que les pins ne sont pas dans le bon sens ...
https://www.amazon.fr/SZRMCC-Hawk-Woods ... 83&sr=8-26
