Micro DPA 4088

[angeloyo]

bonjour a tous, je suis nouveau sur se terrible forum du son,qui aide surement pas mal de bricoleurs,
et mon petit problème est ,
jais un micro chant DPA 4088 qui est equipé d'un mini XLR 4 trous, et 3 connecteurs pour emetteur shure
jais coupé c'est xlr et le micro a 2 conducteurs,
quel serais le cablage a faire pour le monter sur un mini xlr 3 broches pour emetteur AKG pt40.
merci de votre aide
cordl.

[Gros Rem's]

Salut et bienvenu

Sur un XLR c'est : 1 masse, 2 point chaud, 3 point froid.
Donc tu doit souder 2 et 3 avec les deux conducteurs de ton micro(la couleur t'aideras surement à savoir qui est chaud et qui est froid) et 1 doit être relié au châssis du micro.

Voila

[ziggy]

hello angeloyo et bienvenue sur le Forum

le micro DPA est à deux fils - conducteur plus tresse (si je me trompe pas) et le raccordement sur un émetteur de poche (AKG ou Shure, Sennheiser etc.... est souvent différent d'un raccordement sur XLR classique !! =>> à savoir dans le cas d'AKG : le point 2 prend le signal et le point 3 fournit l'alime phantome !!! avec un micro à deux fil et en voulant recréer un raccordement asymétrique (pont entre 1 et 3) on créera tout simplement un court-circuit et rien ne fonctionnera !!!

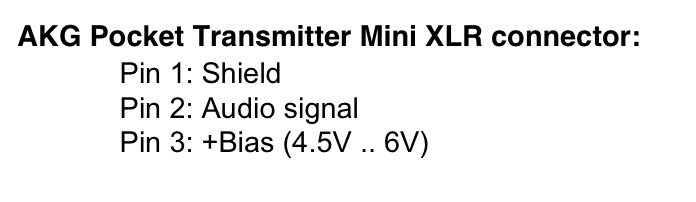

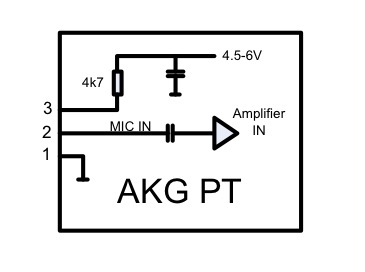

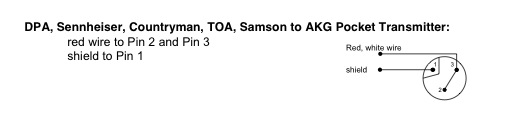

voici le schéma pour raccorder le mini-XLR AKG (3 points)

[angeloyo]

et ben !! les copains pro !
salutations a vous, et un grand merci pour vos conseils.
merci le shéma, qui va m'aider a souder mon mini xlr pour AKG.
grand merci a tous.
a bientot
cordl

[Philippe 34]

le micro DPA est à deux fils - conducteur plus tresse (si je me trompe pas) et le raccordement sur un émetteur de poche (AKG ou Shure, Sennheiser etc.... est souvent différent d'un raccordement sur XLR classique !! =>> à savoir dans le cas d'AKG : le point 2 prend le signal et le point 3 fournit l'alime phantome !!!

Dans le cas présent de l'alimentation d'un micro à électret, je crois qu'il serait plus judicieux de parler d'alim auxiliaire.
Mais ça n'enlève rien à l'explication donnée par Ziggy

[angeloyo]

bonsoir,
mais je ne pense pas que mon DPA 4088 a besoin d'alim phantom;
alors, je doit cabler mon mini XLR comme dit Zgigy sur le schéma ??
merci

[ziggy]

...tout à fait d'accord Phil, car l'alime du BIAS delivré par le boitier AKG ne représente pour ces micros lavalier que 4 à 6 Volts en moyenne

mea culpa pour mon "mal parler"...

alors, je doit cabler mon mini XLR comme dit Zgigy sur le schéma ??

oui car ce schéma sort d'un document officiel de chez AKG
perso, j'utilise toujours des adaptateurs "officiels" de chez DPA (généralement pour les mettre sur du Shure)

enfin si tu veux faire un test tu laisses le point 3 non connecté et tu verras bien ce qui se passe.... c'est à dire un beau silence !!
mais à mon avis le 4088 est un vrai electret qui necessite une alime....euehhhmhhm... auxiliaire comme qui dirait le Phil ou alime bias comme qui dirait l'anglish....
le DPA est un :
Pre-polarized condenser element with vertical diaphragm
et nécessite un Power-Supply de :
For wireless systems: Min. 5 V – max. 50 V through DPA adapter.

[Philippe 34]

C'était pour t'embéter Ziggy

Pour les non anglophones, BIAIS se traduit par POLARISATION.

Sinon, j'ai sous les yeux le schéma électronique du boitier adaptateur phantom B29L de AKG, qui permet d'alimenter des micro instruments à capsule électret comme le C411.
Le DPA étant aussi un micro électret.
Sur le schéma , seuls les pins 1 (masse) et 2 (fil "actif") sont branchés sur le connecteur mini XLR, la pin 3 étant en l'air.

Donc tu devrais d'abord essayer en branchant seulement le 1 et le 2 (3 non relié)
Si ça ne fonctionne pas, tu fais comme sur le schéma à Ziggy

[ziggy]

sur le BL29 qui sert uniquement et exclusivement pour des micros AKG (qui ont tous qu'un conducteur plus la tresse) l'alime est directement mis sur le pin 2 (ce qui n'est pas le cas pour les émetteur HF);
mais la question n'était pas pour le B29 mais pour un PT40 (boitier HF)!!
et AKG a prévu pour ses émetteur HF aussi de recevoir d'autres micros (exemple les Shure qui ont un conducteur apart pour l'alime!)

quel serais le cablage a faire pour le monter sur un mini xlr 3 broches pour emetteur AKG pt40.

concernant TOUS les boitiers HF de chez AKG :




quand on ne connecte pas le pin 3 sur le DPA celui-là rendra un beau silence mais pas de son..... (à mon humble avis... j'avoue que je n'ai pas essayé avec le 4088 sans alime... et je peux me tromper .. )

[Philippe 34]

Dans ce cas précis, alors oui il faut bien relier le 2 au 3

Tiens, pour mémo, un p'tit sujet similaire que tu avais ouvert en 2009: les soucis à Ziggy


Dommage que j'étais pas là en 2009, je me serais fait un plaisir d'embrouiller un peu plus

[ziggy]

Tiens, pour mémo, un p'tit sujet similaire que tu avais ouvert en 2009: les soucis à Ziggy

ben, justement; suite à cet interrogation-là, j'ai contacté Shure et AKG, ce qui fait que je suis maintenant assez bien informé pour ce sujet-là !! notamment aussi pour les adaptateur entre les marques...
(soit dit en passant que cela pose aucun souci de mettre un micro Shure sur un émetteur AKG; le contraire est un vrai casse-tête ! une solution existe mais ça ne fonctionne pas terrible...)

[angeloyo]

bien les copains,
je recapitule !
je ne comprend toujour pas comment souder ses 2 cables du DPA sur un mini XLR.AKG
voila,
jais deja un DPA 4088 brancher sur un de mes AKG WMS 450 PT,
avec un adaptateur mini xlr pour AKG, que jais payer 77 euro, et qui marche impec.
comme je ne voudrais pas remettre 77 euro sur un mini adaptateur,
je voudrais y mettre un mini XLR a souder a 4 eur, direct sur le cable du micro DPA qui a 2 conducteurs.
mais comme vous parler en termes que je ne comprend pas trop bien,
pouvez vous me dire simplement,
si le plan de cablage ci dessus de Ziggy , est valable pour ma connection
( DPA-mini XLR)
grand merci a vous.

[Philippe 34]

Hello

Désolé de t'avoir embrouillé avec nos petites discussions

Oui, tu fais comme sur le schéma à Ziggy



Tiens nous au courant

[ziggy]

tout ça c'est la faute à Phil qui nous balance des HS à tout va (genre BL29, alime auxiliaire etc...) hihihih

sinon, angeloyo excuse-nous !! la foudre de la passion nous emporte bien des fois dans des contrées obscures et métaphysiques , pas accessible pour tout le monde (ça nous donne plus d'importance... )

enfin, pour faire court :
tiens toi à ma réponse d'en haut qui est la bonne une fois pour toutes concernant les émetteur de poche AKG (pas d'embrouille) :

[angeloyo]

hihihi !! hahaha !
jais bien vus que vous partiez sur des thermes et technique a vous !
mais c'est toujours bon d'y participé
merci encore a vous,
et bonne bidouilles. MDRRR !!
