j'ai fait deux séries de test très simples: j'ai rentré un signal de test (sinusoïdale 1kHz) dans le préamp et je l'ai porté au clip; puis j'ai mesuré une fois directement à sa sortie (via la prise insert!) et une fois en sortie de console en prenant soin de ne pas saturer autre-chose sur le chemin (en gardant les gain de bus assez bas)
premier constat : en gardant le gain de préamp au minimum les deux consoles affichent à peu près le même seuil de tolérances entre début-clip et hard-clip (mais des capacités d'encaissement différentes dans l'absolu = les Volts); à savoir qu'en début de clip, quand la led commence à s'allumer, la sinusoïdale est encore totalement intact, et à 6dB plus haut ça commence à écrêter (attention car la marge de 6dB ne sera pas forcément valable pour d'autres fréquences et certainement pas pour un signal musicale où cette marge entre début du clip et début de l'écrêtage se réduit plutot à 3dB !)
sur la Soundcraft on peut suivre l'affaire par l'intensité de la Led rouge qui change et devient de plus en plus fort; sur la Yamaha c'est un simple on/off de la Led clip (on ne sait donc pas si ça écrête pas, peu ou fortement)
il faut prendre en compte aussi que la Soundcraft n'a pas de PAD; son préamp doit donc pouvoir encaisser un peu plus de tension que celui de la Yamaha (sans le PAD mis)
la Yamaha commence à cliper (led rouge) à une tension d'environ 750mV-RMS (et à 6Volt avec le Pad de -20dB); et la Soundcraft qui n'a pas de PAD commence à lecher le clip à environ 2,3Volts-RMS

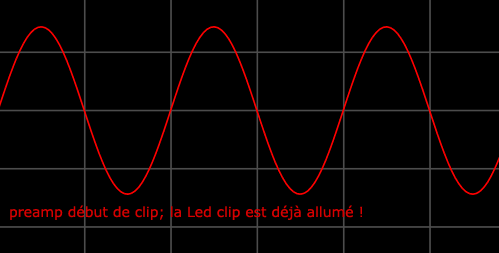

à ce stade(Led clip allumé) la sinusoïdale est encore en parfaite état sur les deux consoles !!

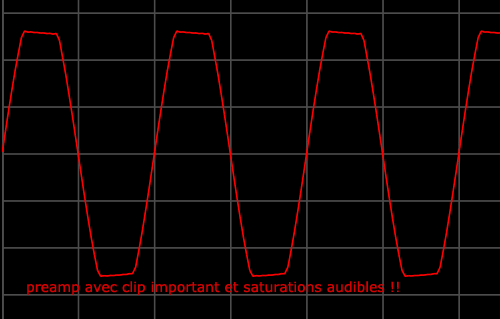

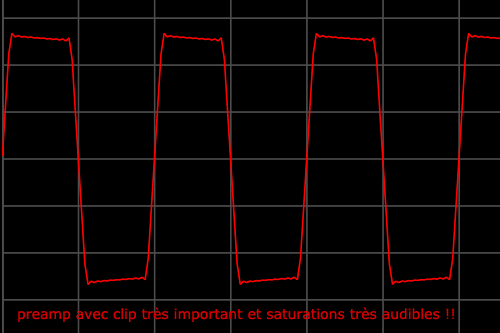

quelques 5-6dB plus fort (donc au double des tensions marqués ci-dessus), l'écrêtage commence et la tension Peak n'augment plus du tout (l'onde carrée commence à se former, mais la tension RMS continue évidemment à grimper)
le plafond pour la Soundcraft est à 6,3 Volt-Peak (soit+16dBu ce qui correspond à ce qui est noté dans les specs) = 4,5 V-RMS
et pour la Yamaha le plafond de l'entrée micro est à 2,3Volt-Peak=1,6V-RMS sans le PAD (et 9,5Volt avec le Pad soit presque +22dBu -> je n'ai simplement pas osé de pousser plus loin ! Yamaha annonce +24dBu en tension max pour l'entrée ! mais j'avais pas envie d'essayer d'envoyer 12Volt dans mon pauvre préampli sous peine de l'exploser éventuellement !)
en prenant le signal directement après préamp par la prise insert (donc sans les convertisseur de la Yamaha), les signaux des deux consoles se comportent à peu près pareil
on peut donc retenir que le preamp de la Yamaha encaisse environ 6dBu (ou 1,55Volt de plus que le preamp de la EPM8 mais les deux preamps se comportent à peu près pareil depuis l'allumage de la Led clip en passant par le vrai clip (6dB plus haut) jusqu'au hard-clip !
mais ceci est vrai uniquement quand je prend le signal directement en sortie preamp sans passer par le convertisseur de la Yamaha !!
par contre quand je prends les signaux en sortie de console (donc après double conversion pour la Yamah!) il se passe de drôles de choses....
une fois de plus je dois avouer que je suis pauvre bricoleur et que je n'ai pas d'explication d'électronicien pour ce phénomène ....
mais j'ai refait les tests plusieurs fois et j'ai toujours les mêmes résultats concernant les deux consoles

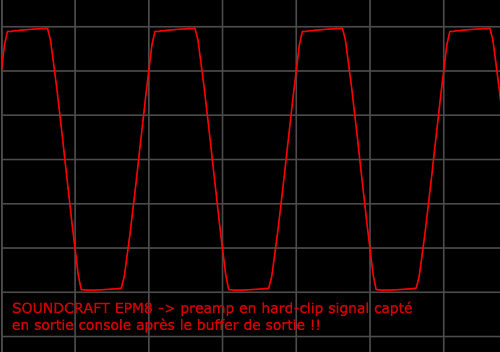

chez la Soundcraft un net écrêtage (celui du préamp est reporté vers le bus => même résultat si je prends en sortie console ou en sortie préamp)

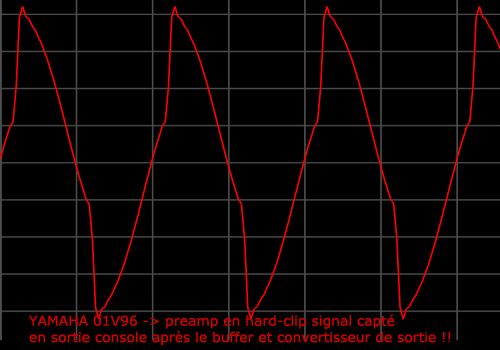

mais alors chez Yamaha il se passe la chose ci-dessous : l'onde carrée du préamp en clip se transforme en triangle ou plutôt un mélange entre sinus et dent de scie (et n'oubliez pas que le signal écrêté est passé maintenant deux fois par des convertisseurs, d'abord le A/N du IN puis le N/A du OUT...)

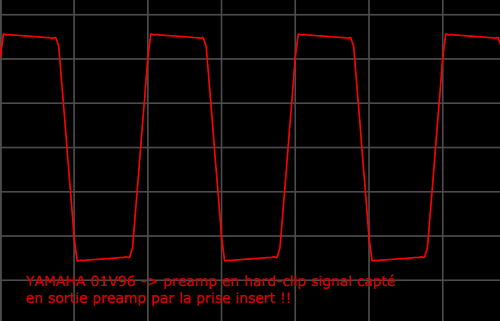

ci dessous juste encore une fois le même clip (même mesure, même tension et même réglage de préamp mais cette fois-ci pris avant les convertisseurs de la 01V96; juste après le préamp physique par la prise insert
la seule explication que j'ai c'est que le gestionnaire interne des convertisseurs essaye de rétablir ce qu'il croit être des erreur de conversion et ça crée le genre de signal dent de scie à partir d'un signal écrêté typiquement d'onde carrée ! !! inutile de préciser que la disto est horrible !!!
bon j'attend vos commentaires !!

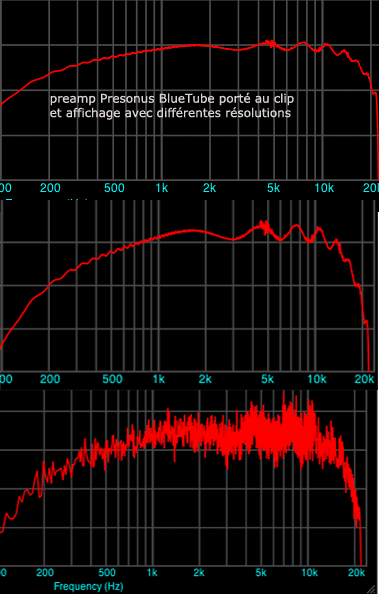

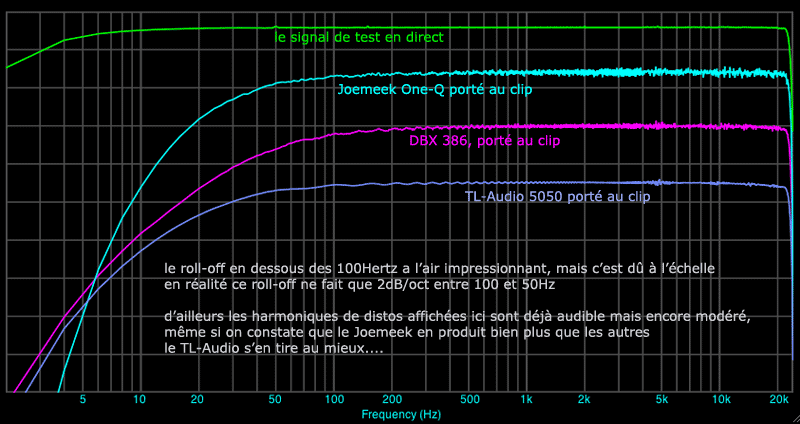

lachez-vous...et très prochainement je vais y ajouter quelques mesure sur d'autres préamplis !!
