[Tuto]Comment mesurer la réponse d'un processeur ??

[ziggy]

Bonjour
suite à certaines accusations comme quoi je divulge des informations confidentielles...
voici une méthode très simple et gratuite comment vous pouvez faire les mêmes tests et mesures que moi en toute simplicité sur n'importe quel appareil :
je l'avais déjà expliqué dans le sujet sur Smaart voici encore une fois en version simplifiée (rien de confidentiel, il ne s'agit que de simples mesures de gain et analyses de spectres
d'abord vous vous procurez un logiciel de mesure comme par exemple SYSTUNE (version demo et gratuite) qui est un logiciel (pour PC) du développeur AFMG => en libre téléchargement ici

quand vous le lancez les entrées/sorties de votre ordinateur sont déjà préconfiguré; si vous utilisez plusieurs cartes son, configurez celle que vous voulez utiliser
vous connectez la sortie de votre carte son sur l'entrée du processeur et la sortie du processeur à mesurer sur l'entrée de votre ordinateur/carte-son

en appuyant sur "play signal" dans le logiciel, vous envoyez du bruit rose dans le proc et en appuyant sur "start measuring" vous lancez la mesures
le résultat de votre mesure s'affiche ensuite dans les deux petites fenêtres

quand vous cochez "SPECTRUM" vous obtenez une réponse genre RTA (1/3 ou 1/12 octave ou autre - au choix...)
quand vous cochez MAG vous obtenez une réponse TRANSFERT (qui calcule la différence entre le IN et le OUT de votre carte son) veillez à ce que dans la partie à gauche en haut la case "OUT" soit coché comme Reference Channel

dans tous les cas vous obtenez un graphique de réponse de votre appareil en mesure

vous pouvez faire la même chose avec d'autres logiciels (libre et gratuit comme Impulse-Lite ou Room-EQ-Wizzard (fonctionne avec Mac et PC) que vous trouverez ici il faut juste vous inscrire comme membre sur leur forum pour avoir l'accès au téléchargement

je développerai ce sujet un peu plus avec des exemples de mesures à l'appui; là je n'ai pas trop le temps

[Electron]

Des infos vraiment confidentielles

[ziggy]

comment faire ce genre de mesures avec Room-EQ-Wizard ? (totalement gratuit, je le répète!)

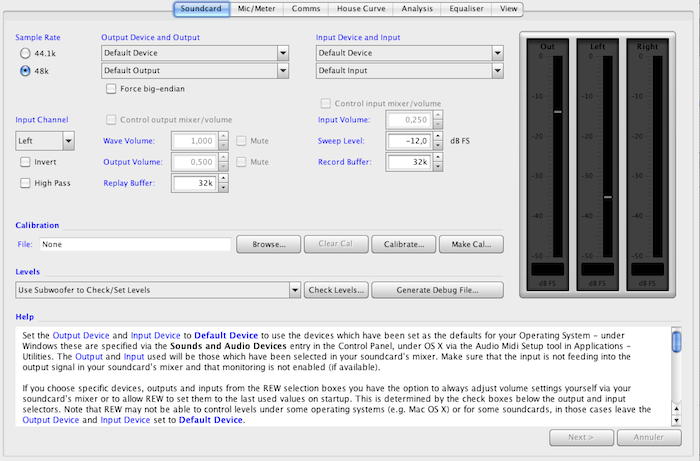

très simple quand vous l'ancez le REW-5 (c'est la dernière version et qui apporte en plus de très nombreuses améliorations); à priori, là aussi tout est déjà configuré pour fonctionner toute de suite (gardez les INPUTs et OUTPUTs sur "Default Device") et vous n'avez qu'à connecter la sortié de votre carte son à l'entrée du proc (ou appareil à mesurer) et de la sortie du proc (ou appareil) vous allez sur l'entrée gauche de votre carte son (vous pouvez aussi utilisé l'entrès droite si ça vous chante; faut juste changer la configuration dans les préférences et Soundcard

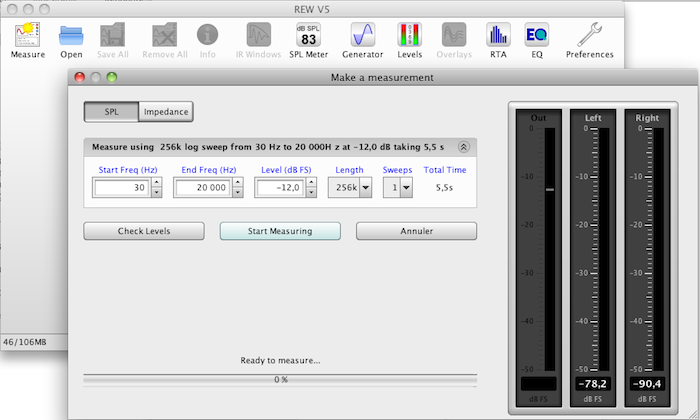

quand vous cliquez sur le bouton "Measure", une petite fenêtre s'ouvre; avec "check levels" vous pouvez déjà tester les gains
et vous pouvez y faire quelques réglages rudimentaires, comme par exemple la largeur de bande fréquencielle à utiliser et la longueur du sweep (256k est une bonne base) etc etc
puis vous appuyez sur Start Measure.... et c'est déjà tout


le graphique de la mesure va s'ouvrir dans la fenêtre principale et vous pouvez y ajouter d'autres mesures...


si vous appuyez sur le bouton SPL&Phase, seule une mesure à la fois peut être affiché; pour comparer plusieurs mesures entre elles, appuyez sur le bouton ALL-SPL; en bas de la fenêtre vous pouvez ensuite cocher ou découcher ce que vous voulez faire afficher....

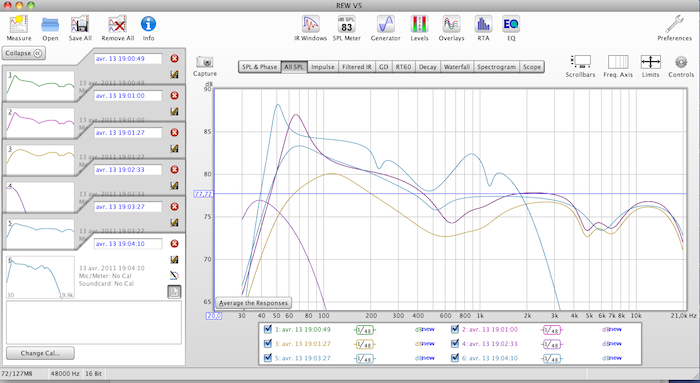

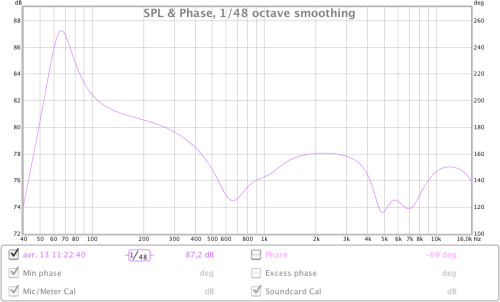

comme par exemple ceci (le bouton "Limits" en haut à droite vous donne l'accès aux paramètres de taille et de l'échelle d'affichage
en cliquant sur le petit bouton en forme d'appareil photo vous pouvez facilement exporter votre graphique et courbes de mesures...
et puis vous pouvez très facilement faire calculer une moyenne de plusieurs mesures par le bouton "Average the Responses"

et

[Laurent.decibel]

Merci Ziggy pour ce tuto

[ziggy]

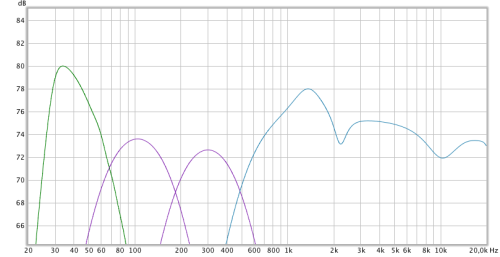

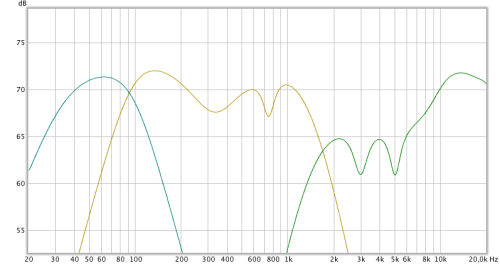

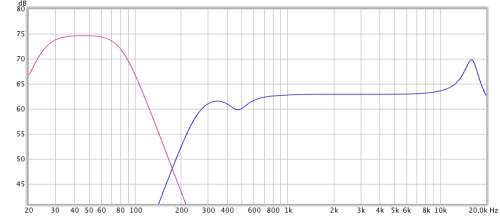

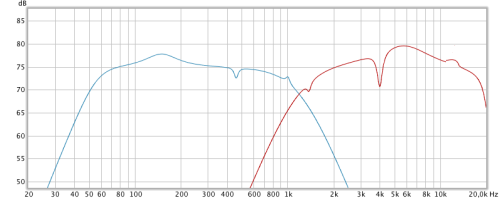

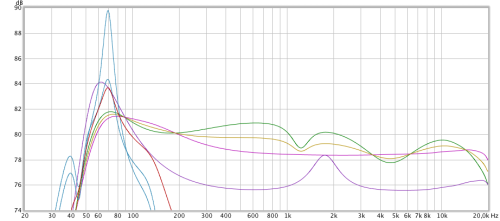

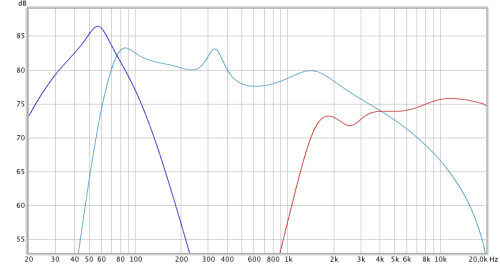

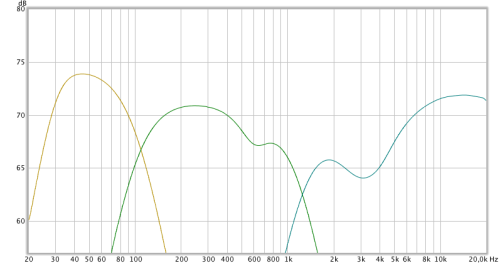

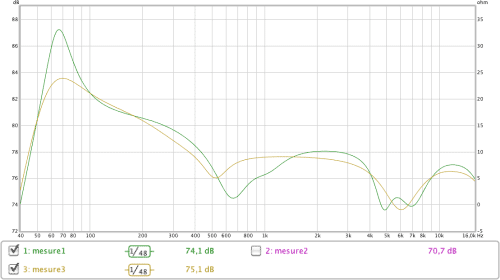

voici encore quelques autres exemple processeur et système de multi-amplification
