Jojo1503 · Message par **Jojo1503** » 13 juin 2011, 15:30

Hello
Sur ma console (la fameuse Soundtracs) j'ai en seule sortie master le D et G en xlr qui sont en symétrique.
J'ai un ampli qui en input a 2 jacks (asymétrique certainement)
La question est: comment je peux les brancher?
Un câble xlr/Jack ou un DI mais avec raccord xlr mâle/xlr femelle?

Jojo1503 · Message par **Jojo1503** » 13 juin 2011, 15:44

Et autre question
J'ai deux hp de marque inconnue avec comme branchement un bornier pour câble
Cote à cote (hifi) est ce que je peux mettre un châssis xlr femelle a la place?

Fish · Message par **Fish** » 13 juin 2011, 15:49

Pas de DI dans ce cas: ça transformerait ton niveau ligne en niveau micro.
Les prises jack de ton ampli ne sont pas forcément asymétrique, ça dépend des modèles. Ceci dit, si la distance entre la table et l'ampli n'est pas trop grande, tu peux te contenter d'une liaison asymétrique. Dans ce cas une paire de câble XLR->jack conviendra très bien.

Pour tes enceintes hifi, tu peux bien sûr mettre une embase XLR à la place. Mais c'est une connectique utilisée seulement sur des vieux modèles (comme le jack d'ailleurs, sauf pour les amplis guitare). Aujourd'hui, on met du speakon.

Jojo1503 · Message par **Jojo1503** » 13 juin 2011, 16:05

Merci Fish
Et du speakon peut ce mettre sur ce genre de hp ?

Philippe 34 · Message par **Philippe 34** » 13 juin 2011, 18:18

A rénover une enceinte, autant mettre du speakon, c'est le standard chez les pro depuis pas mal de temps.
Voir dans les fiches de Ziggy pour le branchement.

Pour ton pb de connectique ampli, comme Fish.
Ce n'est pas parceque c'est du jack que ça ne peut pas être du symétrique.
Voir dans les spec des ampli...

Jojo1503 · Message par **Jojo1503** » 13 juin 2011, 18:20

Et comment savoir si c'est symétrique ou asymétrique sans notice ni indication?

Philippe 34 · Message par **Philippe 34** » 13 juin 2011, 18:28

Ben, faut ouvrir la boite et regarder au niveau des jacks d'entrée.
Si c'est un jack stéréo avec les 3 broches de cablées, il y a fort à parier que l'entrée est symétrique.
Il ya aussi un circuit d'entrée désymétriseur à la suite du jack.
Si le jack est mono, l'entrée est forcément asymétrique.

C'est quoi comme ampli ?

Jojo1503 · Message par **Jojo1503** » 13 juin 2011, 18:38

Un skytec! Non pas les dents ça fait mal!
C'est un prêt!

jackoe · Message par **jackoe** » 13 juin 2011, 19:06

Ton ampli doit être du genre : http://www.astuces-pratiques.fr/electro ... ealisation
A manipuler avec précaution : pas de court-circuit !!!
Les entrées sont asymétriques, bien sûr ! As-tu également des sorties HP sur "XLR" en plastique et/ou sur jack ?

Jojo1503 · Message par **Jojo1503** » 13 juin 2011, 20:20

Oui exactement ça!2 xlr,2 speakon et un bornier a visser en input j'ai 2jacks et 2rca
Donc pour le branchement je reste sur un xlr/Jack?

Philippe 34 · Message par **Philippe 34** » 13 juin 2011, 21:13

Oui, une liaison asymétrique avec d'un coté du XLR et de l'autre du jack ou du RCA, au choix.
10m maxi pour la longueur du cable si tu veux pas choper trop de parasites.

Petit HS mais je me régale de ces ampli made in tong, qualifiés pompeusement de sono

Quelques photos pour monter ce qu'il ne faut pas acheter, du site donnée plus haut en lien

La tronche des soudures

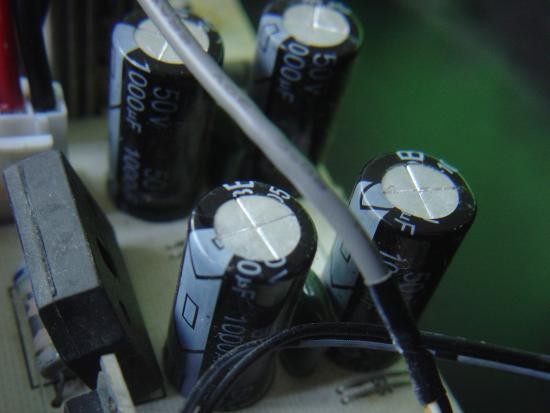

Seulement 2000µF de filtrage par rail d'alim pour un ampli donné dans les spec pour 2x240W (environ 100W RMS /4 ohms en pratique).
Il en faudrait au moins 4 fois plus pour faire un filtrage acceptable eu égard à la puissance

Après un CC en sortie HP, no comment

Ces ampli n'ont aucune protection !!!

Sur le schéma, un transistor utilisé dans la partie puissance à un VCE de 50V alors qu'il voit presque 80V à ses bornes

Dans ce machin, seul le transfo est à peu près potable...

Ibiza, Skytec, Skytronic, Koolsound, sans oublier le défunt Boost... même combat. C'est tout juste bon pour balancer un peu de zique dans les chiottes et encore pas trop forte la zique

Jojo1503 · Message par **Jojo1503** » 13 juin 2011, 21:47

Aie grave!!!!
C'est criminel ce truc

jackoe · Message par **jackoe** » 13 juin 2011, 22:23

Si tu crames l'ampli, ne le jette pas à la déchèterie : je veux bien récupérer les débris...
