voici un petit Tuto tout simple pour une installation de Subs en cardio.
Si vous n'avez qu'un seul Sub ou même deux, passez votre chemin (ce Tuto n'est pas vraiment pour vous....), mais déjà avec 4 boites ça vaut le coup.
Le montage que je veux traiter ici sert essentiellement à atténuer l'onde arrière et à renforcer l'onde avant => plus de pression devant sans trop déranger les musiciens sur scène.
Il va de soit que c'est toujours plus ou moins un compromis et que la théorie ne se traduit pas toujours parfaitement en pratique; mais je vous assure que cela fonctionne; je l'ai testé moi-même.
Dans les images qui suivent je vous montre la simulation pour deux boîtes au centre (si j'ai le temps j'en ferais d'autres avec 4 ou 6 boites....)
Alors à la base j'ai mes deux Sub et je les installe au centre aligné devant la scène, espacé de 1M70 soit la moitié de longueur d'onde pour 100 Hz (ce qui correspond dans ce cas fictif à la fréquence du lo-pass du Crossover donc la fréquence la plus haute à reproduire par le Sub
Voici ce que donne un seul Sub
===========>>>>>>>
![Image](http://www.ziggysono.com/divers/subcardio/sub100-1.jpg)
----------------------------------------------------------------------------------

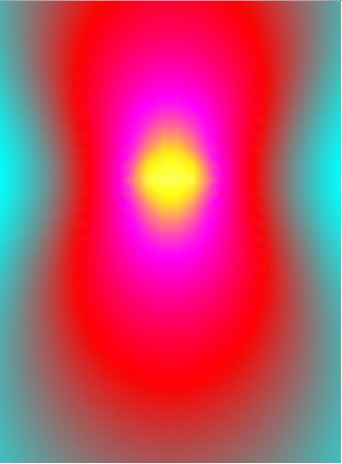

et voici ce qui se passe quand j'allume mes deux Sub; j'obtient en fait une réponse en 8 avec un beau Lobe devant (belle pression!!) mais malheureusement autant vers l'arrière donc sur la scène (et les musiciens vont patauger en plein dans le grave...)
===========>>>>>>>
![Image](http://www.ziggysono.com/divers/subcardio/sub100_2h.jpg)
----------------------------------------------------------------------------------

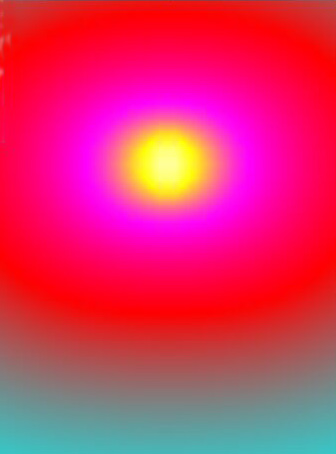

et si je mettais mes deux Sub aligné dans l'axe, l'un derrière l'autre (et les deux envoyant vers devant), encore une fois espacé de 1M70
ça donnerais ceci
===========>>>>>>>
![Image](http://www.ziggysono.com/divers/subcardio/sub100_2v.jpg)
----------------------------------------------------------------------------------
pas très convaincant et notre 8 s'aplatît ; on a maintenant moins de projection devant mais aussi bien plus de son sur les côtés; le huit se transforme en ovale !
enfin on va maintenant prendre les choses en main et monter une vraie installation en cardio; pour ceci on doit d'abord définir la fréquence pour laquelle on voudrait optimiser. On prend pour cette exemple également les 100Hz, mais si votre fréquence de crossover est plus basse il faut réajuster vers cette fréquence-là.
Voici les calculs à effectuer (je le ferai grossièrement, si ça vous chante faites le avec plus de précision en prenant en compte la température etc)
alors, la longueur d'onde de 100Hz est 3,40mtr; un quart de longueur d'onde est donc de 85cm et c'est cette distance (entre centre HP) qui est donc à prendre pour installer nos deux Sub l'un derrière l'autre.
Une mesure (ou une simulation donnera à peu près le même résultat comme ci dessus (mais encore plus aplati devant; je ne publie pas l'image (elle est pratiquemment identique à celle dessus)

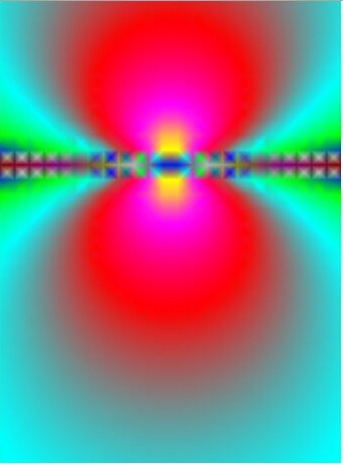

ensuite on va inverser la polarité du Sub qui est derrière et cela donne une chose très étrange (une espèce de 8 très prononcé) que vous voyez sur l'image ci-dessous:
===========>>>>>>>
![Image](http://www.ziggysono.com/divers/subcardio/sub100_2invert.jpg)
----------------------------------------------------------------------------------
il manque encore un paramètre essentiel pour réussir notre installation et c'est évidemment le delay; c'est facile à calculer, car le delay à affecter sur le deuxième Sub (celui de derrière) est celui correspondant à la distance entre les Sub donc 85cm => donc 2,5msec

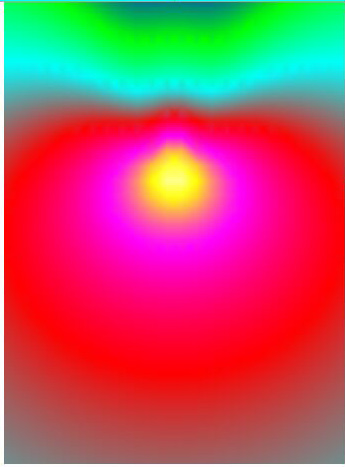

et voilà ce qui se passe quand on a mis cet delay sur le deuxième Sub (pour que ce soit effectif il faut que les deux Sub soient amplifié avec le même gain, la même puissance
===========>>>>>>>
![Image](http://www.ziggysono.com/divers/subcardio/sub100_2inv_del.jpg)
----------------------------------------------------------------------------------
voila , on a bien réussi notre coup; l'onde avant est bien renforcé et celle d'arrière est passable atténué ; les musiciens seront plus tranquilles et le publique aura plus de son....
voici encore les valeurs à utiliser pour une fréquence de 80Hz par exemple :
l'onde de 80Hz fait 4,30mtr; un quart de longueur est donc 1,07mtr (la distance à mettre entre les Subs)
le delay à mettre sur le sub arrière est donc de 3,15msec (et n'oubliez pas d'inverser aussi sa polarité !!)
vous pouvez évidemment prendre une autre fréquence que celle du LO-PASS comme base de calcul, par exemple le 60Hz mais il y a une chose importante à savoir:
le résultat cardio reste valable pour les fréquences plus basses (quelle celles de base de calcul), grossomodo jusqu'à une octave en dessous, mais la pression va diminuer petit à petit
par contre pour les fréquences au dessus de la fréquence de calcul ça n'est pas du tout le cas et ça se dégrade très vite

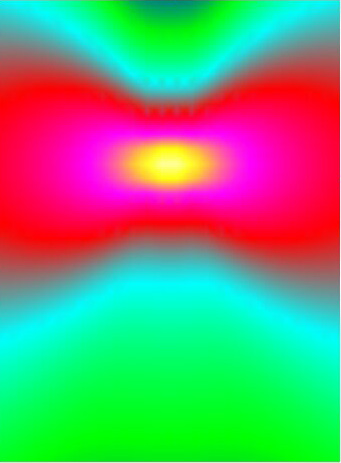

voyez par exemple ce qui se passe à 200Hertz (pour la même installe calculé pour 100Hz...)
===========>>>>>>>
![Image](http://www.ziggysono.com/divers/subcardio/sub200_2v-inv_del.jpg)
----------------------------------------------------------------------------------
desastre et calamité !!! c'est évidemment sans importance pour un LO-PASS à 100Hertz; mais imaginez que vous avez calculé pour 50Hertz; ce même phénomène se produira alors à l'octave au dessus c'est à dire à 100 Hertz !!!

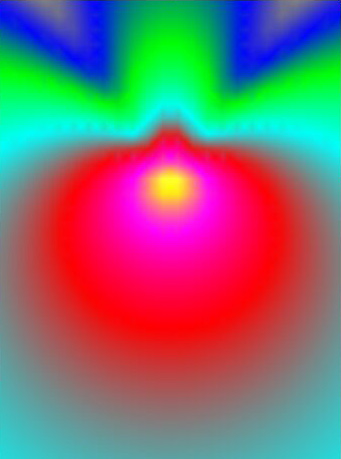

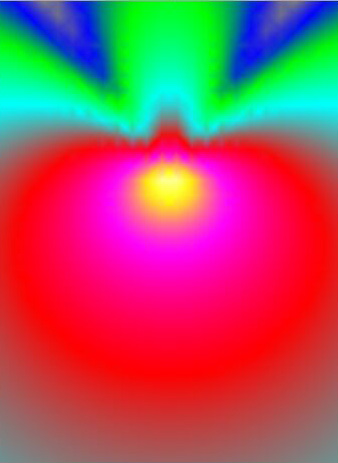

voici encore deux images pour montrer ce qui se passe à des fréquences en dessous de celle qui sert de référence calcul.... : la pression diminue (normale) mais l'ensemble reste cohérent
===========>>>>>>>
![Image](http://www.ziggysono.com/divers/subcardio/sub80.jpg)
![Image](http://www.ziggysono.com/divers/subcardio/sub50.jpg)
----------------------------------------------------------------------------------
