SYMÉTRIQUE - ASYMÉTRIQUE (2)
SYMÉTRIQUE - ASYMÉTRIQUE part 2 ==>
part1
Après la première partie, voici quelques
infos supplémentaires !
Il y a deux façons de symétriser un signal
asymétrique :
La première consiste à passer par un transfo.
Lavantage est, quon obtient une séparation
totale de la masse. Le problème de ce procédé
est, quen passant par nimporte quel transfo,
on risque de laisser une très grosse partie du
signal (et de sa dynamique) dans ce transfo. Les bons
transfos de symétrisation sont extrêmement
chers (doù entre autres le prix élevé
du matos « pro » haut de gamme).
Aujourdhui, grâce à lévolution
de la technologie, la symétrisation électronique
est devenu un standard, pas trop cher en restituant
parfaitement le signal dans son intégralité.
La plupart du temps un petit étage de pré-amplification
est directement intégré dans le circuit.
Le désavantage de cette méthode est que
la masse nest plus séparée galvaniquement,
ce qui peut de nouveau créer des problèmes
de boucle de masse, doù lutilité
dun petit interrupteur « ground-lift »,
quon trouve souvent sur ces engins et qui coupe
la masse.
Mais rassurez-vous: dans le quotidien dun home
studio ou en live le procédé électronique
suffit largement et de nos jours, on utilise des vrais
transfos de symétrisation seulement en milieu
broadcast (télé et radio) et dans les
très grand studio très « pro ».

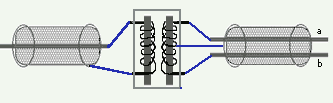

Voici un schéma très simplifié
(voire simpliste) d'une symétrisation par transfo.
Ceci
dit dans les boitier directes passifs, les moins chers,
vous ne trouverez guère plus, sauf que, ce qui
sort de là, ne ressemble plus beaucoup à
ce que vous avez rentré au départ (une
partie des fréquences graves et aigues et une
bonne partie de la dynamique sont restés dans
le transfo !)
Pour les bricoleurs d'entre vous, voici deux petits
schémas pour réaliser un étage
de symétrisation (sortie) ou de désymétrisation
(entrée) électronique, avec les moyens
du bord. Ceci, pour équiper un appareil qui n'est
pas prévu avec des sorties symétriques,
tel que platine, console ou ampli bon marché
etc.
Le circuit peut être alimenté directement
par l'alime de l'appareil à équiper
Voici donc un simple symétrisateur pour un étage
de sortie (console ou ampli)

Et ici, un simple désymétrisateur. En
fait, c'est un étage d'entrée (console
ou ampli); ça n'est pas la même chose que
de tout simplement relier le conducteur b (froid ou
-) à la masse. Je vous expliquerai plus tard
pourquoi...

Inutile, de me demander plus de précisions
sur ces schémas, car ce n'est pas moi qui les
ai faits, mais un copain bricoleur électronicien.
La façon, la plus simple (et la
plus utilisée) de brancher un appareil symétrique
et un appareil asymétrique ensemble, est de ponter
le connecteur froid (=b) et la masse (relier le pin
1 et 3 du XLR ou le ring et le sleve du jack stereo).
Ceci dit, ce nest pas la meilleure méthode
pour plusieurs raisons :
Dès que vous reliez le connecteur b à
la masse, celle-ci (la masse) devient de nouveau la
référence 0 Volt pour la tension
du signal et toute (!) la liaison devient asymétrique
(avec tous les inconvénients que cela implique).
Si par exemple votre câble fait 30 mètres
de long (exemple multipaire), vous allez avoir une sacré
différence de gain et de dynamique (moins d'aigus,
basses saturées etc).
Vous perdrez également en gain (jusquà
6 dB) ! Pourquoi cela ?

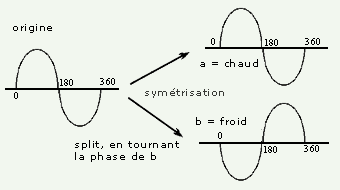

Comme je lai expliqué plus haut, pour symétriser
un signal asymétrique, celui-ci est dédoublé
et le doublon est envoyé sur un autre conducteur.

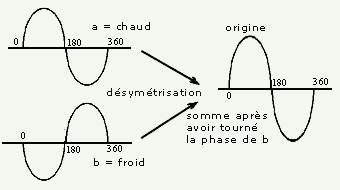

À larrivé, les deux signaux sont
additionnés. Sans aucune correction supplémentaire,
on se retrouverait alors avec une tension deux fois
plus forte quau départ (donc +6 dB) ce
qui est plutôt gênant.

Un petit circuit correctif est donc chargé de
compenser cette augmentation de gain (ceci dit, dans
une ligne symétrique, le gain du signal arrivant
est généralement quand même un peu
plus fort que le signal partant). En mettant donc un
des conducteurs à la masse, on perdra automatiquement
un peu de signal, sauf dans le cas de circuit, dit intelligent,
qui détecte automatiquement, de quel type de
liaison il sagit et compensent en fonction. Cette
fonction était un luxe, il y a peu de temps,
et était résérvé au «
Haut de Gamme », mais on la trouve de plus en
plus souvent, même sur les appareils d'entrée
de gamme!
Mais je ne veux pas vous effrayer (et vous faire débourser
des fortunes pour des désymétrisateurs
"pro", qui coûtent la peau des fesses)...!
Pour la plupart des cas, surtout au niveau amateur et
en home-studio, la manière « bricolo »,
cest à dire de ponter le point froid et
la masse reste une solution acceptable et parfaitement
justifiée.
...à suivre....!!
© Ziggy - Octobre 2003
